Dettagli:
Termini di pagamento e spedizione:
|
| Nome della macchina: | Radiatore che fa macchina | Tipo dell'aletta: | aletta ondulata |
|---|---|---|---|
| capacità di memoria del radiatore: | 800*800mm | pressione di esercizio del sistema pneumatico: | 0,6 Mpa |
| Vita dell'unità di rotolamento dell'aletta: | circa 200, 000.000 creste dell'aletta | Velocità di lavoro: | 0-280M/Minute |
| Evidenziare: | produzione di attrezzature del radiatore,tubo del radiatore che fa macchina |
||

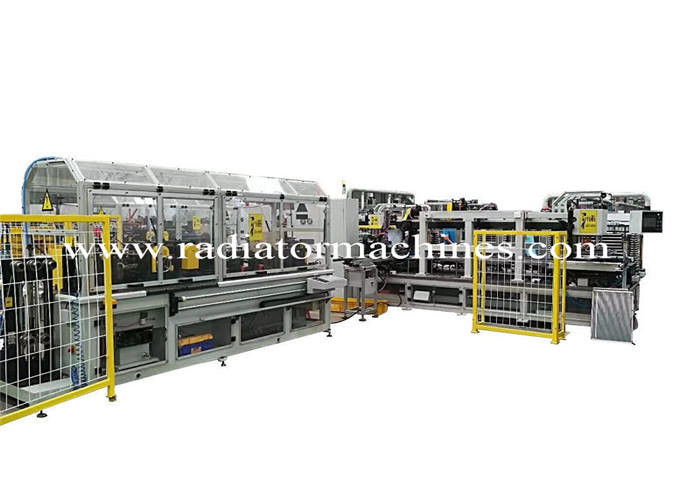

Linea di produzione completamente automatica del radiatore, costruttore di alluminio Line del centro del radiatore
Descrizione di prodotto
La catena di montaggio ad alta velocità completamente automatica del centro del radiatore è progettata specialmente per produzione in grande quantità.
Il radiatore che fa la linea della macchina è compreso l'aletta ad alta velocità del radiatore che fanno la macchina, l'aletta ed il tubo
tavola di distribuzione e
macchina del costruttore del centro del radiatore.
La macchina del costruttore del centro del radiatore inoltre è chiamata come macchina dell'assemblea del centro del radiatore,
macchina di alluminio dell'assemblea del centro del radiatore, tavola dell'assemblea del centro, macchina dell'assemblea del centro, il centro del radiatore
macchina dell'assemblea, radiatore che fa le macchine.
Parametri tecnici della sezione della macchina dell'aletta
|
Efficienza di produzione |
Velocità di alimentazione: Max 280m/min; taglio della velocità: Max 80 volte/min; Diametro interno della bobina: 300mm; singolo canale della doppia bobina; |
|
Operatore |
1 persona |
|
Aletta che forma accuratezza |
Aletta height±0.02; aletta pitch±0.05 |
|
Aletta che forma tempo della sostituzione di unità |
Intorno a 20mins |
|
Componenti elettriche |
Delta, Taiwan; Schneider; LG, Omron o IFM, Germania |
|
Componenti pneumatiche |
AIRTAC, Taiwan |
|
Elementi idraulici |
Jeougang, Taiwan |
|
Componenti del movimento |
PMI, Taiwan |
|
Sistema di controllo |
SpA e servocomando; |
|
Potere totale |
cavo trifase 380V/50Hz 4; 20KVA |
|
Fonte di aria |
aria pulita ed asciutta di 0.5Mpa; consumo: Un ³ /min da 1,0 m. |
|
Aletta che forma il sistema di lubrificazione dell'unità |
Sistema di lubrificazione di precisione dello micro-spruzzo DS800 |
|
Aletta che forma il lubrificante dell'unità |
Olio volatile dell'aletta |
|
Lubrificante dell'attrezzatura |
22-32 olio meccanico |
|
Dimensione globale |
5700X1500x2200; 6T |
Parametri del prodotto dei centri del radiatore
| No. | Oggetto | Unità | Parametri | |
| 1 | Lunghezza piana del tubo | L | millimetro | 400---800 |
| 2 | Quantità piana del tubo | N | pc | 30-80 |
| 3 | Larghezza piana del tubo | B | millimetro | 16--20mm (un valore fisso) |
| 4 | Spessore piano del tubo | H | Millimetro | Un valore fisso |
| 5 | Strato piano del tubo | Strato | 1 | |
| 6 | Distanza piana del centro--centro del tubo | millimetro | A=H+K | |
| 7 | Altezza dell'aletta | K | millimetro | |
| 8 | Larghezza dell'aletta | W | Millimetro | W=B |
Parametri tecnici del costruttore Section del centro
| Operatore | 1 persona |
| Tempo del movimento di distribuzione | linea di ≤1S/(1 aletta e 1 tubo piano che sono 1 linea) |
| Tempo della sostituzione del prodotto | Max 30mins (valore di riferimento; variando con l'abilità del lavoratore e la specificazione di prodotto) |
| Capacità di produzione | ≤ 90 S/core (basato su 40 tubi piani per centro; variando con l'operazione e la materia prima del lavoratore) |
| Linea errore del centro | 0 (tubo ed aletta piani per ogni linea) |
| Componenti elettriche | Serie di Mitsubishi Q; Schneider, LG, Omron, IFM (Germania) |
| Componenti pneumatiche | Airtac, Taiwan |
| Componenti del movimento | PMI, Taiwan |
| Sistema di controllo | Servo azionamento di PLC+ |
| Potere totale | cavo trifase 380V/50Hz 4; 10KVA |
| Fonte di aria | aria compressa pulita ed asciutta di 0.5Mpa; consumo: Un ³ /min da 1,0 m. |
| Lubrificante dell'attrezzatura | 22-32 olio meccanico |
| Dimensione globale | Circa 3400x1500x1200mm; 2T |
Le nostre informazioni di società
Wuxi Wondery che vende il Co., srl è un fornitore completo dell'attrezzatura che coopera con vario
fabbriche domestiche. Possiamo fornire la linea di produzione dello scambiatore di calore per i radiatori automatici, condensatori,
petrolio-dispositivi di raffreddamento, radiatori, o altri prodotti e condensatori ed evaporatori di HVAC.
Linea di produzione automatica del condensatore
Compreso: muffa della unico perforazione del tubo collettore; macchina di formazione automatica del tubo collettore; alluminio
un-fine o macchina di smussatura della due-fine; costruttore semiautomatico del centro; condensatore
piatto laterale che forma macchina; macchina di taglio del tubo collettore; tagliatrice di raddrizzamento e del tubo piano;
fornace di brasatura di alluminio.
Linea di produzione automatica del radiatore
Macchine di brasatura del radiatore: aletta che fa macchina, macchina dell'assemblea del centro del radiatore, di plastica
macchina di piegatura del carro armato, rivelatore di perdita, intestazione e muffa laterale del piatto e fornace di brasatura; macchine
radiatore meccanico che fa le macchine: muffa dell'aletta, macchina di espansione dell'metropolitana--aletta,
macchina di espansione dell'metropolitana--intestazione, macchina di piegatura del carro armato di plastica, ecc;
radiatore di alluminio dell'aletta 100m/min che fa l'immagine della macchina:
