Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | fornace della cinghia della maglia | dimensione della cinghia della maglia: | 1600*10000*250mm |
|---|---|---|---|
| Temperatura di lavoro: | 200-300℃ | peso della molla: | 8 CHILOGRAMMI |
| forma del trasportatore: | forma di v | Potere del gas: | 720KW |
| Evidenziare: | high temperature sintering furnace,protective atmosphere furnace |
||

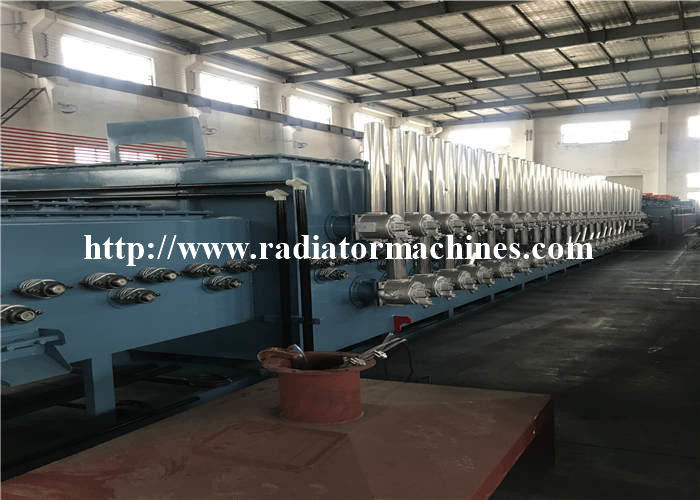

Forma di v di Mesh Belt Conveyor Furnace di energia del gas per la primavera laminata a freddo 1200 kg/h
Applicazione di Mesh Belt Furnace
| Parti da trattare: molla elicoidale fredda Specificazione: Diametro di cavo: φ9-20mm; Diametro esterno della molla: φ100-200mm; Lunghezza della primavera: 100-500mm; Peso della primavera: ≤8kg;
Processo di trattamento termico: circa 60min, temperante; Uscita: 150pcs/hour, ore 3600pcs/24. fornace della cinghia della maglia: 1600*10000*250mm. trasportatore: catena v tipa; |
Parametri tecnici principali di Mesh Belt Furnace
|
1 dimensione di funzionamento della fornace: 1600*10000*250mm; una temperatura di 2 progettazioni: 300-500℃; temperatura di lavoro: 200-300℃; atmoshpere 3 dentro la fornace: atmoshpere naturale; Potere eclettico 4: 380V±10%, 3phase CA, 50HZ;
1) Misura e controllo: 220V±10%, 50HZ; 2) Trasmissione e l'altro potere del punto di contatto: 23KW approssimativo; 3) Potere del punto di contatto di intera linea di produzione: 23KW approssimativo; 4) Potere di lavoro normale: 17KW approssimativo.
5) Gas 3.5.1 combustibile: Gas naturale (8600) 3.5.2 pressione del punto di contatto del gas: 0.4-1bar 3.5.3 potere calorifico: 8600Kcal/m3; 3.5.4 temperare fornace: 720KW;
6 pesi: 28000kg 7 lunghezze dell'attrezzatura: 16000mm; |
Caratteristica tecnica
Il tipo cinghia del V-trasportatore della maglia che tempera la fornace adotta il metodo di riscaldamento superiore. Ogni zona di riscaldamento ha
un fan di circolazione per raggiungere una temperatura unificata della fornace. La fornace di tempera è guidata dal meccanismo a catena.
Parametro principale della fornace della cinghia della maglia
|
1 larghezza del trasportatore: 1600mm; 2 lunghezze di riscaldamento: 10000mm; Potere calorifico 3: 720KW; Controllo di riscaldamento 4: 4 zone, controllo di PID; Un'uniformità di 5 temperature: ≤±5℃; Aumento di temperatura della superficie di 6 fornaci: ≤50℃; Una velocità di 7 trasferimenti: regolabile stepless di frequenza 30~120min; con il metro della visualizzazione in tempo reale. |
Corpo della fornace:
Il corpo della fornace è compreso lo scaffale anteriore, le coperture della fornace e lo scaffale posteriore. Ogni zona della copertura superiore
può essere aperto che è conveniente a manutenzione.
|
1 lunghezza anteriore dello scaffale: 1500mm; lunghezza delle coperture di 2 fornaci: 10000mm; 3 lunghezze posteriori dello scaffale: 4000mm; |
Sistema di trasmissione del trasportatore e del trasportatore:
1 trasportatore V tipo: 1600*120*60/6.0mm, SUS304, 210 pc;
Catena 2 e rullo dentato: P=76.2mm, SUS304, 64 metri;
Rullo dentato 3: T-10*76.2mm, 4 pc;
4 cuscinetto, UCT/UCP211, 4 insiemi;
5 riduttore movente, 1.5kw, 1 messo;
dispositivo di rilevazione movente 6, 1 messo;
Isolamento termico: mattone dell'isolamento e fibra refrattaria;
Mattone di conservazione di calore, T8, tutto;
Coperta di alluminio della fibra del silicato, 1260, tutto;
fornace del nastro trasportatore della maglia della fornace della cinghia della maglia/fornace di trattamento termico
Sistema di riscaldamento
Bruciatore a gas: 60KW/pc, 12 insiemi;
Irradiamento del tubo: ¢120*1700mm, SUS304, 12pcs;
Sistema di controllo di combustione: 1 insieme;
Coppie termiche di misura di temperatura: PT100, 4pcs;
Coppie termiche del monitoraggio: PT100, 4 pc;
Fan di circolazione
Ogni zona ha un fan di circolazione che è fornito sulla volta del forno per raggiungere la temperatura unificata della fornace.
Motore: 2.2KW (raffreddamento ad olio), 4 insiemi;
Sistema di raffreddamento a aria:
Il sistema di raffreddamento a aria è installato allo sbocco dello scaffale posteriore per assicurare che le parti del lavoro possano essere raffreddate rapidamente.
Ventola di raffreddamento, 1.5kw, 4 insiemi;
Gabinetto di controllo di Mesh Belt Furnace
Dimensione del Governo: insieme 1000*700*2000,1;
La trasmissione meccanica ed il riscaldamento ausiliario di intera linea di produzione è controllata dallo SpA. Il sistema di controllo ha l'allarme a temperatura eccessiva e determinare l'allarme dell'errore. Inoltre c'è uno schermo di simulazione per mostrare la prestazione di lavoro della fornace di tempera.
La fornace di tempera è riscaldata tramite controllo di gas che è compreso il metro della temperatura e lo SpA. Il bruciatore è l'accensione di impulso ed ha dispositivo dell'interruttore di sicurezza.
La nostra società è un fornitore professionale delle fornaci di trattamento termico. Pricipalmente forniamo le fornaci industriali tali
come cinghia della maglia che estigue fornace, tipo forno di ricottura, cinghia del pozzo della maglia che tempera fornace per le molle, forno a spinta,
forno a suola del rullo, fornace della barretta, fornace del rullo, doppio forno a spinta di fila, fornace della cinghia della maglia del trasportatore a catena, maglia
fornace del nastro trasportatore per i fermi, le fornaci della cinghia della maglia del V-trasportatore per le molle pesanti, ecc. Le nostre fornaci sono pricipalmente
usato per effettuare trattamento termico per i fermi, i chiodi, le viti del muro a secco, le molle, i cuscinetti, le assi, le catene, ecc.
La nostra società ha esportato le sue fornaci industriali i seguenti paesi: La Russia, Turchia, Egitto, Arabia Saudita,
Il Kenya, la Bolivia, il Pakistan, l'Australia, Israele, il Qatar, ecc.
La nostra fabbrica riguarda una superficie di 16500 m2, di superficie dell'officina di produzione di 10.000 m2. Con avanzato
tecnologia come la guida, la gestione sincera come il concetto ed i prodotti di alta qualità, la società
fornisce ai clienti servizio sincero completo da progettazione, la fabbricazione, installazione e
incarico, addestramento di personale, supporto tecnico e servizio di assistenza al cliente e di tutto cuore
benvenuti nuovi e vecchi amici per visitarci.
