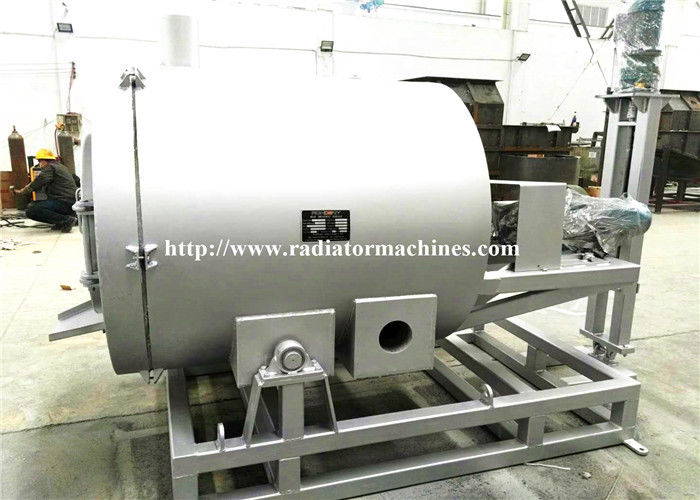

fornace di fusione di piombo 2000Kg che inclina crogiolo per fusione di alluminio

2000 kg forno di fusione del piombo inclinante crogiolo di fusione di alluminio

1Breve introduzione

Il forno di fusione del piombo WDL-QQZ-2000 è utilizzato per la fusione e riciclaggio Il sistema dei bruciatori utilizza materiali di piombo. bruciatore di olio di marca,

che ha i vantaggi dell'accensione automatica,protezione dalle fiamme e combustione completa. La forma del forno è ovale. lati del focolare del forno sono costruiti con una speciale alta resistenza castable Il materiale.ha un tasso di fusione ad alta velocità, buona conservazione del caloreprestazioni, L'efficienza del sistema è molto elevata, con un basso consumo, basso costo di utilizzo, sicurezza e affidabilità. essere utilizzato per la fusione e la conservazione contemporaneamente.

1.1 Il corpo del forno è costituito da uno strato refrattaria, di conservazione del calore Il forno è fonduto con alta resistenza

C'è un anello di pressione nel forno per estendere il tempo di permanenza della fiamma nel forno, migliorare la fusione

L'impianto di conservazione del calore è stato progettato per accrescere la velocità e ridurre il consumo di energia. L'uso di fibre di ceramica per la costruzione di impianti di isolamento e di strati di isolamentoil corpo del forno ha un piccolo deposito di calore, l'aumento della temperatura è rapido, il calore la conservazione è buona, il consumo energetico è basso.

1.2 Ventilatore del bruciatore, valvola magnetica, dispositivo di accensione e monitor di fiamma

accendere l'alimentazione (220V) e il bruciatore

può essere avviato.

1.3 Conchiglia del forno: piastra di acciaio per forno pesante, spessore 10 mm;

1.4 Consumo di gas naturale: 35 m3/ora;

1.5 Pressione di approvvigionamento di gas naturale: 5000 Pa;

1.6 Temperatura del focolare del forno: 500-600°C;

1.7 Capacità della vasca di fusione: 2000 kg di piombo;

1.8 Velocità di rotazione del forno: 1 giro/min;

1.9 Ciclo di fusione: 2 ore per lotto (compreso il tempo di ricarica e fusione);

1.10 Diametro del foro di ricarica: 510 mm;

1.11 Ventilatore: 3 kW, 380 V;

1.12 Dimensioni complessive del forno rotativo: 3880*1850*2000 mm (L*W*H);

1.13 Rivestimento del forno:

Primo strato: cassabile impermeabile, cassabile resistente al calore;

Secondo strato: mattoni di isolamento mullite, ceramica super isolante termico,

materiali isolanti termici;

Terzo strato: cartone in fibra ceramica super isolante termicamente;

1.14 Struttura alternata elettrica rotante del corpo del forno

(riduttore elettrico rotante):

Metodo di rotazione: struttura di rotazione positiva e negativa a 360°;

Capacità di carico: peso del forno 6 tonnellate + liquido di piombo 2 tonnellate;

Reduttore: BWEN-2715-29 ́9-3;

Rapporto di riduzione: 1/85;

Capacità del motore: 5.5KW.4P.380V.50HZ;

velocità di rotazione: 1RPM-3RPM;

Accuratezza: ≤ 0,2°;

coppia di tenuta: 48KN.M;

2. Configurazione standard

2.1 Corpo del forno, 1 set

2.2 Armadio automatico di regolazione della temperatura, 1 set

2.3 Meccanismo di trasmissione, 1 set

2.4 sistema di bruciatore dell'olio combustibile, 1 set;

2.5 Manuale utente 1 copia

3. Attenzione

3.1 Installazione dei forni.

3.1.1 Controllare se l'attrezzatura è completa.

3.1.2 Secondo le istruzioni di installazione e la situazione effettiva del

la fabbrica, scegliere un luogo adatto per il forno e l'armadio elettrico.

3.1.3 Dopo aver confermato la posizione di installazione, il fondamento in calcestruzzo deve essere

essere versati secondo il disegno dell'impianto o le viti del piede inferiore

La costruzione dei fili e dei tubi deve essere effettuata in base alle dimensioni dell'impianto.

Quando si installa la scatola elettrica, l'utente deve fissare i bulloni di ancoraggio.

3.1.4 Aprire il coperchio del forno e verificare che il rivestimento del forno sia ben regolato.

3.1.5 Collegare il circuito principale e il circuito di controllo del forno elettrico

attrezzature con filo isolante in gomma e filo di compensazione, rispettivamente

secondo lo schema di cablaggio esterno del forno elettrico.

3.1.6 Tutti i tubi di filo, il rivestimento del forno, la cabina di controllo al di fuori del rivestimento e la corrente

- coprire l'estremità anteriore dell'elemento di riscaldamento.

3.1.7 Quando si decide la posizione di installazione, il corpo del forno deve essere ben posizionato

confermare la posizione del cabinet di controllo elettrico

(la distanza dal corpo del forno non è inferiore a 4 metri).

Il petrolio diesel, l'energia e la linea principale.

3.2 Carica

durante il normale funzionamento, caricare il materiale almeno 3 volte all'ora; e

Cercate di tenere più di 350 kg di liquido di piombo nel forno.

Ridurre lo shock dell'utensile contro la bocca del forno durante la ricarica.

3.3 Meccanismo di trasmissione

La manutenzione e la revisione periodiche del motore e della scatola di cambio sono necessarie per

assicurare la lubrificazione dell'olio nella scatola di cambio.

4Servizio di vendita postale

Periodo di garanzia del prodotto: 1 anno

il forno o la sostituzione delle parti rotte se i difetti sono causati dalla fabbricazione

I difetti, ma i danni causati da operazioni errate da parte dei lavoratori non sono

(Le parti facilmente usurate non sono incluse nella garanzia.)
