Disposizione orizzontale di raffreddamento a aria 15m/Min Pipe Tube Expander Machine

THJ-15 tipo portatile spina

Caratteristiche strutturali dell'attrezzatura

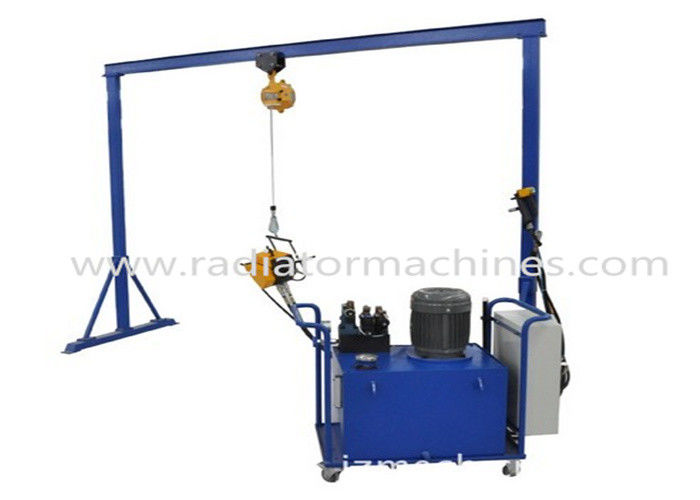

1. Forma strutturale: disposizione orizzontale, giunto di dilatazione, dispositivo scintillante, stazione idraulica, controllo elettrico, cavalletto e compensatore. Quattro tubi flessibili ad alta pressione e due cavi di controllo rendere loro un sistema completo.

2. Giunto di dilatazione: parte principale, motore cicloidale dell'olio, cambio, ingranaggio di rotolamento, dispositivo del morsetto della guida ed assemblea di barretta di espansione, ecc. Nel lavorare, il tubo di rame o il tubo di alluminio è premuto dal morsetto della guida ed il giunto di dilatazione è installato sulla barretta di espansione ed il motore dell'olio guida i coni retinici di expandion in avanti o indietro espandere i tubi tramite l'ingranaggio di rotolamento e del cambio.

3. Dispositivo scintillante: è composto di cilindro idraulico e di manica elastica scintillante. Il cilindro dell'olio spinge la barretta conica per svasarsi l'estremità del tubo.

4. Stazione idraulica: è composta di serbatoio dell'olio, di pompa di olio, di valvola direzionale elettromagnetica, di motore della pompa di olio, di valvola di troppopieno e di altri accessori idraulici. Fornisce la potenza idraulica per il giunto di dilatazione ed il dispositivo scintillante.

5. Cavalletto e compensatore: il dispositivo sospende il giunto di dilatazione, di modo che può alzare ed abbassare facilmente, a destra e a sinistra per assicurare l'espansione regolare
