Macchina di alluminio ad alta velocità del radiatore
, Macchina di alluminio del radiatore 180SPM
, Radiatore 180SPM che forma macchina

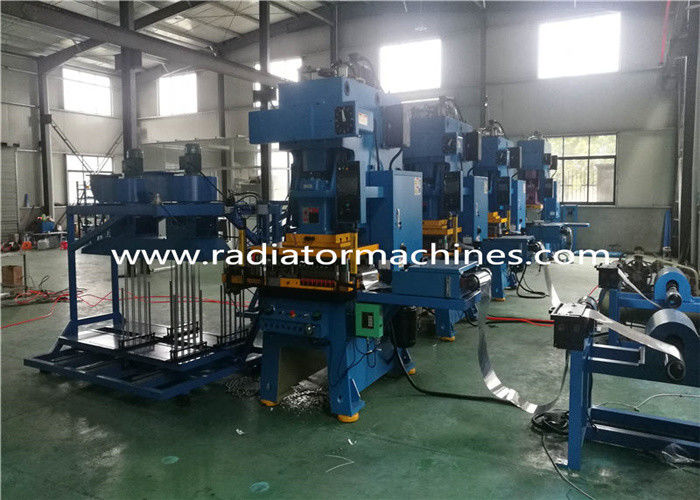

Macchina per alette per radiatori in alluminio ad alta velocità, linea di presse per alette 180 SPM
introduzione
La linea di presse per pinne è una linea di produzione automatica di pinne basata sulla più recente tecnologia di Taiwan.
La macchina per alette del radiatore è costituita da un meccanismo di svolgitura del foglio di alluminio (svolgimento automatico fotoelettrico),
dispositivo di protezione del foglio di alluminio, dispositivo di lubrificazione del foglio di alluminio, salto singolo e doppio più alto a basso rumore
pressa di precisione ad alta velocità, stampo per alette di precisione ad alta velocità, ultimo dispositivo di impilamento delle alette del tipo a barra di guida,
dispositivo di raccolta del materiale di scarto,
e sistema di controllo elettrico con HMI.
La macchina per alette del radiatore (o chiamata fin press) è molto stabile nelle prestazioni.
Tabella delle dimensioni delle pinne
| Φ5*19,5*11,2*(6-24)R |
| Φ7*21.0*12.7 o 20.5*12.7(12-24)R |
| Φ7.94*22.0*19.05*(12-18)R. |
| Φ9.52*25.4*22.0 o 25.0*21.65*(12-18)R |
| Φ10.2*20.0*15.5*(12-24)R |
| Φ12,7*31,75*27,5*(6-12)R |
| Φ15.88*38.0*32.91 o 38.1*22.2(6-12)R |
| Φ19.4*50.8*38.1(4-8)R |
| Φ20*34.0*29.5*(6-12)R.Φ25*(4-6)R |
Composizione
La linea di presse ad alette ad alta velocità è composta da aspo svolgitore, pressa ad alette, dispositivo di lubrificazione, dispositivo di estrazione del nastro (singolo/doppio salto), impilamento delle alette
dispositivo, dispositivo di raccolta del materiale di scarto, sistema di controllo elettrico e sistema pneumatico.
Elenco dei componenti
| NO. |
Articolo |
Marca |
| 1 |
PLC |
Mitsubishi, Giappone |
| 2 |
HMI |
EASYVIEW, Taiwan o Omron, Giappone |
| 3 |
Inverter motore principale |
Marchio giapponese |
| 4 |
Motore principale |
ABB/Siemens |
| 5 |
Doppia elettrovalvola |
TACCO, Giappone |
| 6 |
Elettrovalvola pneumatica |
SMC, Giappone o Airtac, Taiwan |
| 7 |
Cuscinetto dell'albero |
NSK, Giappone |
| 8 |
Pompa dell'olio di lubrificazione automatica |
IHI, Giappone |
| 9 |
Fornitore di olio di bilanciamento |
Ishan, Taiwan |
| 10 |
Freno frizione |
Marchio finanziato da Taiwan |
| 11 |
Componenti elettrici |
Schneider/LS/Omron |
Introduzione dell'azienda
La nostra azienda fornisce principalmente le macchine per la produzione di radiatori in alluminio come la macchina per alette in alluminio per radiatori, la linea di presse per alette per radiatori, la macchina per la costruzione di nuclei di radiatori, la macchina per aggraffatura di serbatoi in plastica per radiatori, tester per perdite d'aria per radiatori, stampi per testate e piastre laterali, stampi per serbatoi in plastica, ecc. bisogno di ricevere i disegni del prodotto prima di fare un preventivo accurato.
Immagine di Progressive Fin Die utilizzato nella macchina:
