La perforazione progressiva del metallo muore aletta di timbratura di alluminio muore per il condizionatore d'aria

La perforazione progressiva del metallo muore, timbrando l'aletta muore per il condizionatore d'aria

1. Applicazione

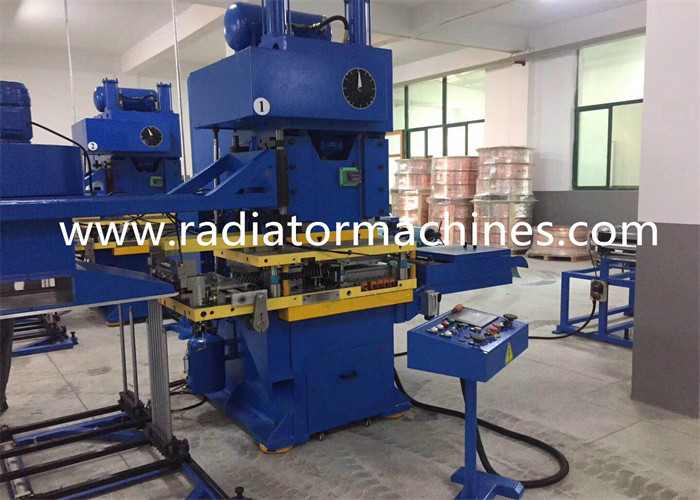

L'aletta progressiva muore è un professionista muore lavorare

insieme alla macchina ad alta velocità della stampa dell'aletta. Il bollo

muoia è ampiamente usato per produzione dell'aletta per la famiglia

condizionatori d'aria di ventilazione, evaporatori, condensatori e

radiatori di alluminio meccanici.

2. Nome dell'attrezzatura e specificazione di base

2,1 nome: l'aletta progressiva muore;

2,2 modello: × 1P di Φ 13.1× 6R continuo;

2,3 lubrificante ad alta resistenza dell'aletta di uso;

2,4 specificazione dell'aletta

2.4.1 gioco del foro: 35mm

2.4.2 larghezza dello strato: 35mm (singola fila)

diametro del foro 2.4.3: Φ 13.1mm;

2,5 forma di disposizione: disposizione triangolare

2,6 forma di superficie dell'aletta: aletta ondulata

la struttura 3.Basic dell'aletta muore

processo di lavoro:

Il → del disegno (7 passaggi) perfora il trimming→ di borsatura di disegno del → del →

→ d'alimentazione del → di taglio longitudinale taglio trasversale lineare.

3,1 disegnare: il disegno muore è completato da 7 punti. L'altezza

è il regolato regolando il regolatore sul dado ed ogni disegno

può essere ha regolato esclusivamente per completare V-Wave formarsi nell'ultimo

punto di disegno.

3,2 piercing ed allungare: quando il pattino della stampa

la macchina è abbassata, il piercing sarà completata in primo luogo, lo scivolamento

il blocco continuerà a discendere e poi l'allungamento sarà completato.

3.2.1 il piercing muore adotta la struttura della posta indipendente della guida

e manica della guida per assicurare il tempo di impiego di formazione e di accuratezza, che

è conveniente per manutenzione e la sostituzione del maschio e della femmina perforanti muore.

3.2.2 il dispositivo di sigillamento di A si aggiungerà alla cassaforma superiore del piercing

strethcing muore impedire la fuga di aria e colpire la rimozione residua del chip.

3.2.3 la base di appoggio che è facile da essere sostituito si aggiungerà al

la perforazione più bassa muore impedire i pozzi nella grande cassaforma dopo il lungo termine

produzione e riempire il tempo di impiego della cassaforma nell'ambito di protezione separata.

Quando il femminili muoiono scoppi, la base di appoggio è danneggiata o il doppio occhio

l'anello dell'aletta è poco chiaro, sostituire semplicemente la base di appoggio.

3.2.4 il foro materiale della rovina della cassaforma più bassa non sarà

smussato per assicurare lo scarico regolare dei materiali riciclati.

3.2.5 la dimensione e la concentricità del maschio e della femmina perforanti muoiono

sia controllato all'interno di 0.002mm, di modo che le parti hanno intercambiabilità eccellente.

3.2.6 il maschio penetrante muore è fornito dei fori di aria nell'orizzontale e

direzioni verticali per assicurare lubrificazione e pulizia. Allo stesso tempo,

adotta il dispositivo automatico della foschia della fornitura di petrolio per assicurare la rimozione forzata del chip.

3.2.7 il piercing e la femmina di borsatura muoiono manica è incastonato con la a

manica di spinta per impedire lo spreco essere attaccato nella manica di borsatura

durante l'allungamento del pop-up obbligatorio.

3.2.8 la femmina penetrante muore adotta la struttura di pressione della tavola e

la placca a pressione integrata è riparata per impedirla correre su, in modo da da evitare

danneggiando il tutto muoia quando il dado femminile è bloccato ed estratto.

3,3 flangiare: l'altezza di borsatura può essere regolato arbitrariamente con

regolatore sul dado.

La differenza di altezza della flangia delle alette nella stessa fila è ≤ 0.02mm e

la differenza di altezza della flangia di tutte le due file delle alette è ≤ 0.03mm

3,4 guarnizione: la guarnizione adotta una struttura indipendente per tagliare

i materiali in eccesso del bordo ed ha un metodo speciale per impedire lo spreco

salto su. Il coltello di taglio è progettato in un bordo di coltello su due lati

struttura per massimizzare il tempo di impiego e l'efficienza del bordo di coltello.

3,5 taglio longitudinale: le lame superiori e più basse sono utilizzate per tagliare c'è ne

numero delle file delle alette. La lama superiore di taglio longitudinale adotta un veloce

la struttura di commutazione il modello superiore è progettata con 5 file (1-5) di differente

numeri da sinistra a destra per realizzare l'adeguamento rapido del numero dell'aletta

file. Le lame superiori e più basse sono intercambiabili ed assicurano che

la lacuna fra le lame superiori e più basse è ragionevole e c'è no

bordo dell'interfaccia nella striscia.

3,6 alimentarsi: la nostra forma d'alimentazione è attualmente il migliore tipo di trazione, che sia

infilato nella muffa nella pinza di presa minuscola sulla trazione della muffa

materiale nel foro formato in avanti (facendo uso della biella sul dado

e macchina della stampa). Il dito di alimentazione è fatto dei materiali SKD11,

la manica autolubrificante senza olio si aggiunge fra il dito di alimentazione e

piatto fisso per evitare posizionamento inesatto dopo il movimento di trazione a lungo termine.

3,7 linea retta taglio trasversale: la perforazione nella direzione di lunghezza dell'aletta

è realizzato tramite il cilindro, l'elettrovalvola a solenoide ed il circuito di controllo elettrico

sul taglio di punzonatrice.

Il metodo senza olio di lubrificazione sarà adottato per la parte tagliente trasversale,

e la superficie di contatto senza olio di lubrificazione sarà aumentata come molto As

possibile. Ogni parte anteriore tagliente trasversale è fornita di una regolazione indipendente

meccanismo per la regolazione della curvatura delle alette. È favorevole a

l'adeguamento dell'aspirazione dell'aria e del sistema di ricezione materiale e

completamento dell'alta velocità più affidabile di operazione che soppressione e più piana

le alette sono prodotte allo stesso tempo, che è favorevole alla produzione

del processo seguente. Crosscutting può muoversi alla distanza mezza di punto,

perché il taglio trasversale muore è posizionato esattamente e la parte anteriore e

l'adeguamento di posizione posteriore è semplice, non ci sarà foro tagliente o foro di contatto

fenomeno.

4. Il bollo muore parametri tecnici

lista materiale 4,1

4,2 velocità di perforazione di lavoro normale: 100-250spm (che perfora secondo la borsatura differente

altezza e singola e doppia commutazione di salto). La velocità premente è regolato all'interno del

gamma) (eccezione fatta per la ragione della macchina della stampa).

4,3 tutte le poste della guida, maniche della guida, assi di alimentazione, taglio di bordo ed altre parti del dado

sono progettati con i meccanismi regolari e quantitativi del rifornimento di olio lubrificante. L'olio

il collegamento del rifornimento fra lo strumento e la macchina della stampa è facile da smontare.

4,4 lo spruzzo volatile della foschia dell'olio dell'aletta è usato per lubrificare il disegno superiore muore, tomaia penetrante

muoia e la tomaia del foro del condotto termico muoiono.

4,5 i residui al piercing e le parti di guarnizione saranno rimossi con forza vicino

aria di spruzzatura.

4,6 i porti di accesso di olio idraulico, olio lubrificante, elaborando olio e compresso

aria richiesta sul dado e sulle interfacce di vari sistemi sulla partita della stampa.

I suoi giunti e tubi flessibili tutti sono importati.

4,7 i fori di posizionamento sulla tomaia ed abbassarsi per morire sedili dell'aletta muoiono e

posizioni relative dei fori passanti fissi con i fori di posizionamento ed il bullone fisso

fori sulla macchina della stampa. La regolazione sarà coerente assicurare che

muoia può essere installato e riparato attendibilmente sulla macchina della stampa.

4,8 tutti i perni e molle nella muffa adottare sistema metrico (Giappone Punch Company),

ed il sistema metrico corrispondente è fornito dei pezzi di ricambio del dado.

la progettazione del circuito dell'aria compressa è ragionevole, lo scarico è affidabile e

conveniente e non ci sarà spreco indietro che soffia, accumulazione residua

o scarico non regolare.

4,9 durante la progettazione dell'aletta muore, la colonna di limite per la chiusura del

la tomaia muore sarà messa.

4,10 l'aletta muore sarà conservata con l'anello di sollevamento e può essere sollevata e

rimosso complessivamente. La rimozione, lo smontaggio e l'installazione dell'aletta muoiono

assicurerà la convenienza, la sicurezza ed affidabile.

parametri della stagnola 5.Aluminum

6.Accuracy dell'aletta e forma della tacca longitudinale

altezza 7.Flanging
