Dettagli:
Termini di pagamento e spedizione:
|
Nome: | vpi dell'attrezzatura di impregnazione | Tipo: | doppio carro armato di impregnazione |
---|---|---|---|
Efficace dimensione del carro armato: | dia1000*1000mm | Pressione di esercizio: | 0.6Mpa |
Grado di vuoto: | -0.095Mpa | Garanzia: | 12 mesi |
Evidenziare: | Macchina di impregnazione di pressione dei trasformatori,doppia macchina di pressione di vuoto del carro armato di impregnazione,Macchina di impregnazione di pressione della vernice di vuoto |
macchina di impregnazione di pressione dei trasformatori,
macchina di impregnazione della vernice di vuoto
1. Applicazione

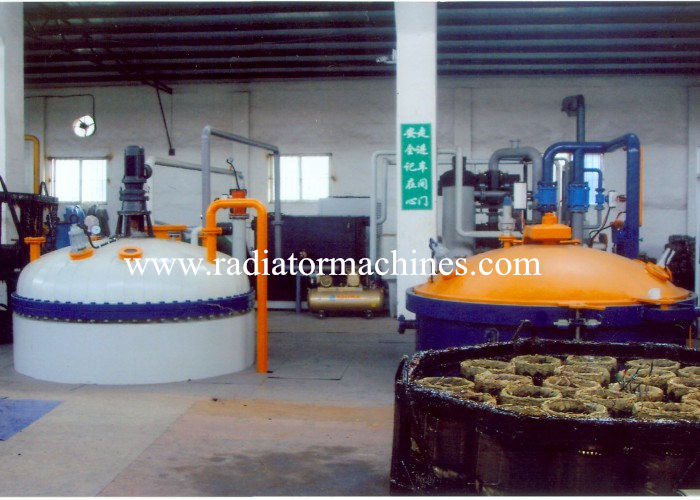

1,1 l'attrezzatura VPI di impregnazione è l'attrezzatura chiave per il trattamento dell'isolamento di
motori ad alta tensione, motori antiesplosione speciali e trasformatori. Il vuoto
l'impregnazione del trattamento migliora la forza meccanica, isolamento, anti-umidità
e prestazione della anti-muffa delle bobine.
1,2 il tipo dell'installazione per il serbatoio della resina e l'impregnazione sotto vuoto del motore
l'attrezzatura è tipo verticale.
portata 2.Supply
No. | Oggetto | Q'ty |
1 | Carro armato di impregnazione sotto vuoto | 2 insiemi (tipo verticale) |
2 | Serbatoio della resina | 1 insieme (tipo verticale) |
3 | Sistema di vuoto | 1 insieme |
4 | Rifornimento della resina e sistema di ritorno | 1 insieme |
5 | Circuito idraulico | 1 insieme |
6 | Sistema di refrigerazione | 1 insieme |
7 | Sistema di riscaldamento | 1 insieme |
8 | Sistema di controllo elettrico | 1 insieme |
9 | Materiale dell'installazione | 1 insieme |
3. parametri tecnici
3,1 carro armato di impregnazione di pressione di vuoto
Dimensione del carro armato di impregnazione sotto vuoto: Φ1000×1000mm, 1 pezzo; pressione di esercizio: 0-0.6MPA (regolabile); grado di lavoro di vuoto: - 0.095Mpa; materiale: testa: 16MnR; corpo: Q345-R; flangia: Q-235-B che forgia le parti;
|
3,2 serbatoio della resina
serbatoio della resina/vernice dell'isolamento: Φ1000×1000mm, 1 pezzo; tipo dell'installazione: verticale; materiale per la testa: Q235-B; materiale per il corpo del carro armato: Q235-B; flangia: Q235-B che forgia le parti; vuoto di lavoro: 5000-10000Pa; Il serbatoio della resina è progettato con una luce di spioncino e 1-2 finestre di osservazione. Velocità mescolantesi: 25-36r/min. Potere del motore: 1.1KW. strato del rivestimento di 100mm. |
3,3 sistema di vuoto
1 insieme della pompa a palette rotatoria 2X-30 velocità massima di aspirazione dell'aria: 30L/S; potere del motore: 3KW. |
3,4 circuito idraulico
pressione di esercizio: ≤12MPa |
3,5 rifornimento della resina e sistema di ritorno, 1 messo
3,6 sistema pneumatico, 1 messo
Pressione di esercizio: 0.4-0.7Mpa.
3,7 sistema di riscaldamento
L'impianto d'impregnazione d'avvolgimento del motore è fornito del sistema di riscaldamento. È compreso il radiatore elettrico, il sensore di temperatura, le valvole ed il manometro. Potere del radiatore: 15kw. Il radiatore riscalda l'acqua di circolazione che circola nello strato del rivestimento. Questo sistema è usato per tenere il liquido della resina all'interno di certa gamma di temperature. La temperatura è fornita del regolatore automatico. C'è inoltre un allarme di temperatura eccessiva. Quando la temperatura reale supera la valvola di limite, il riscaldamento di arresti del radiatore. |
3,8 sistema di refrigerazione
macchina di refrigerazione, 1 messo; potere: 10Hp, 400V; capacità di refrigerazione: 25000W/H; tasso freddo di scorrimento dell'acqua: 3M3/h. Questo sistema è compreso la vasca di lavaggio, la pompa del tubo, il manometro, il vaso di espansione, le valvole ed i tubi. Questo sistema per la macchina di impregnazione di pressione del trasformatore è usato per raffreddare il serbatoio della vernice ed il condensatore. Questo sistema è usato per raffreddare la vernice. Il sistema di riscaldamento è parallelamente il collegamento con il sistema di refrigerazione. L'INSERITA/DISINSERITA e l'errore del sistema di refrigerazione sono indicati sul touch screen. E c'è un allarme automatico sul touch screen quando l'errore accade. |
sistema di controllo 3,9, 1 messo
3.9.1 gabinetti di controllo, 1 pezzo (rivestimento dispruzzatura); tensione: 400V, 3 fase, 50HZ;
220V, 1 fase;
3.9.2 controllo dello SpA e sistema di controllo industriale del computer (sia disponibile automatico che manuale);
Marca dello SpA: SpA di Mitsubishi;
computer industriale 3.9.3 con liquido a 21 pollici
esposizione (ricerca e stampa del grado di vuoto, della pressione e del livello della resina);
un'operazione di 3.9.4 topi.
indicatore di livello telecomandato 3.9.5.
3.9.6 registrazione e stampa in tempo reale del numero del prodotto e dei parametri tecnici, parametro
curve, parametri fisici di processo: grado di vuoto - tempo, pressione - tempo e livello della resina - tempo.
3.9.7 può raccogliere e registrare automaticamente il vuoto e la pressione ed ha funzione di memoria.
3.9.8 il sistema di controllo per la macchina di impregnazione della vernice di vuoto può visualizzare il vuoto
il grado, la pressione ed altri parametri hanno misurato, indicando l'intero processo d'elaborazione.
3,10 materiale dell'installazione, 1 messo
tubo d'acciaio senza cuciture, 1 messo; flange standard e gomiti; vari bulloni; |
4.Installation e servizio della Commissione
L'impregnazione sotto vuoto delle bobine elettriche è installata sulla base di appoggio ed è installata As
un intero.
La macchina già è collaudata prima della consegna. Dopo che l'attrezzatura arriva al sito del cliente,
può lavorare soltanto collegandosi all'alimentazione elettrica.
