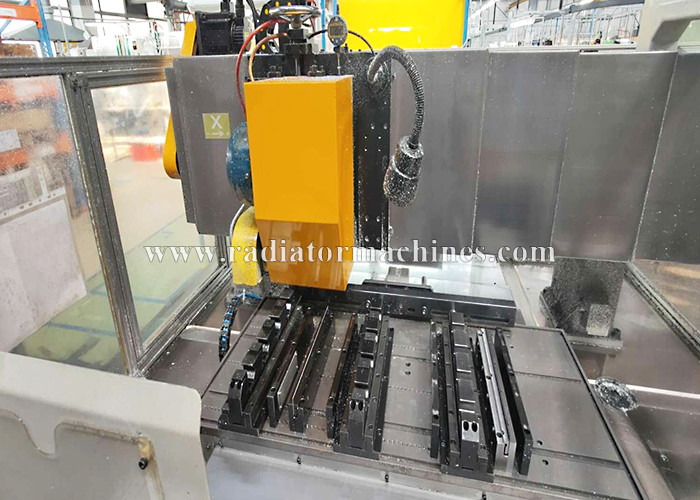

Diametro di alluminio 16 della macchina scanalatrice del tubo dell'intestazione del condensatore automatico di NC -30 millimetri

Diametro di alluminio 16 della macchina scanalatrice del tubo dell'intestazione del condensatore automatico di NC -30 millimetri

1. Scopo

La macchina scanalatrice del tubo dell'intestazione del condensatore (4 pezzi) - tipo del cavalletto è un'attrezzatura specializzata per la fabbricazione delle scanalature per

tubi dell'intestazione del condensatore. Questa macchina può elaborare le scanalature per i tubi dell'intestazione con il diametro differente.

Il condensatore che fa la struttura dell'attrezzatura della macchina adotta un'assemblea segante installata sull'ascissa del cavalletto per

movimento, mentre l'asse y adotta un movimento orizzontale della piattaforma, migliorare l'accuratezza tagliente e ridurrsi

dimensioni esterne dell'attrezzatura. I parametri di elaborazione possono essere fissati arbitrariamente sul touch screen, facente

l'operazione semplice e conveniente.

2. Caratteristiche principali:

2,1 la macchina scanalatrice del tubo dell'intestazione del condensatore usa un meccanismo della chiusura lampo per premere il tubo dell'intestazione, che sormonta

l'impatto di deformazione sul meccanismo di pressione durante il processo di timbratura del tubo dell'intestazione.

2,2 facendo uso delle strisce di posizionamento fisse per il posizionamento dell'asse y e dell'ascissa del tubo dell'intestazione, evitante l'impatto del tubo

errore di posizionamento causato nel processo di timbratura sulla posizione della scanalatura.

2,3 l'altezza della lama per sega può essere manualmente regolato e la profondità di taglio può essere regolato come necessaria a

qualunque momento, con controllo accurato di profondità.

2,4 questa macchina scanalatrice del tubo dell'intestazione del condensatore è fornita di dispositivo infrarosso della regolazione del coltello. Dopo la pressione

il tubo dell'intestazione, pareggia la tavola di lavoro orizzontale e la posizione infrarossa di irradiamento sul tubo dell'intestazione è la scanalatura

posizione della lama per sega.

2,5 questo condensatore che fa la macchina è fornito del sistema di protezione a bassa pressione. La pressione di dotazione d'aria

è troppo basso, gli allarmi di sistema e l'attrezzatura smette di funzionare.

2,6 operazione dell'interfaccia di CNC. Durante l'operazione di sistema, la prima scanalatura è tagliata, quindi il tubo è alimentato al prima

la lunghezza e poi la seconda scanalatura è tagliata ed il tubo è alimentata alla seconda lunghezza. Questo ciclo continua fino al

la scanalatura è completata. Evitando lo svantaggio di alimentazione manuale inesatta, migliorante accuratezza dell'attrezzatura

e velocità di taglio veloce.

3. Parametri tecnici principali dell'attrezzatura

tipo del cavalletto della macchina scanalatrice del tubo dell'intestazione (4 pezzi)

(parametri tecnici)

Velocità di elaborazione: 15 secondi/taglio (4 tubi, 1 scanalatura) (tempo è soltanto per riferimento)

Potere totale di attrezzatura: 4.0KW

Tensione di alimentazione elettrica: AC380V

Dimensione globale (riferimento): 2088mm x 1600 millimetri X 1660 millimetri

Informazioni di società

L'attrezzatura il CO., srl dell'industria di Wuxi Wondery è un fornitore professionale ha impegnato disponibile le macchine di fabbricazione per

scambiatori di calore di alluminio.

Possiamo fornire la linea di produzione dello scambiatore di calore per i radiatori automatici, condensatori, petrolio-dispositivi di raffreddamento, radiatori, o altri prodotti,

e condensatori ed evaporatori di HVAC.

Condensatore automatico che fa le macchine compreso: muffa della unico perforazione del tubo collettore; macchina di formazione automatica del tubo collettore;

un-fine di alluminio o macchina di smussatura della due-fine; costruttore semiautomatico del centro; piatto del lato del condensatore che forma macchina;

macchina di taglio del tubo collettore; tagliatrice di raddrizzamento e del tubo piano; fornace di brasatura di alluminio.
