Impregnazione motoria a vuoto
, Processo di impregnazione a vuoto dei trasformatori
, Dia 500 - 5000 mm Processo di impregnazione a vuoto
Impregnazione a vuoto del motore, processo di impregnazione a vuoto per i trasformatori
1Cos'è il processo di impregnazione a vuoto?
Il processo di impregnazione a vuoto può essere utilizzato per il trattamento di isolamento e impregnazione di bobine elettriche quali
come micromotori, trasformatori, trasformatori di potenza, ecc. Può migliorare la permeabilità della vernice isolante,
aumentare la velocità di riempimento, migliorando così la resistenza meccanica complessiva, la resistenza all'isolamento, l'umidità e
resistenza alla muffa delle bobine elettriche.

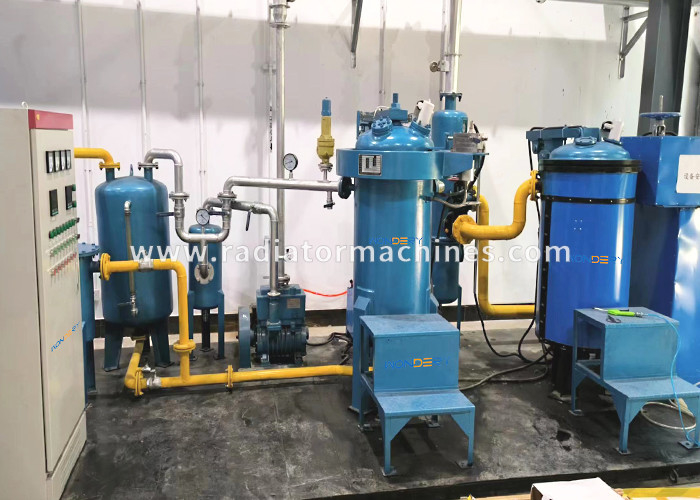

Apparecchiature per l'impermeabilizzazione a vuoto, conosciute anche come macchine per l'impermeabilizzazione a vuoto di vernici o di pressione a vuoto
macchina di impregnazione (VPI): il principio è quello di collocare il pezzo da lavorare in un recipiente a vuoto,
e aspirando, rimuovere l'umidità, l'aria e altre sostanze volatili dal pezzo da lavorare, quindi riempire il
spazi vuoti con materiali isolanti.
2Parametri tecnici delle apparecchiature di impregnazione sotto vuoto di vernici
|
Serbatoio di impregnazione a vuoto:
Dimensioni del serbatoio: Φ500-5000 mm (su misura)
Materiali utilizzati: (secondo le norme dei recipienti a pressione).
Testa: 16MnR.
16MnR.
Flancia: Q235-B forgiata.
Pressione di lavoro: 0,6 MPa (controllabile e regolabile).
Vaso di lavoro:100Pa (regolabile)
Meccanismo idraulico di apertura e chiusura del coperchio del serbatoio con collegamento di sicurezza;
Metodo di restituzione della resina: restituzione della resina inferiore.
Medio pressurizzante: può essere l'azoto o l'aria compressa;
Forma di installazione: verticale.
|
|
Sistema di stoccaggio della resina per il sistema VPI:
Dimensioni: diametro 500-5000 mm (su misura)
Materiali utilizzati:
Capo: Q235-B; cilindro: Q235-B; flange: Q235-B;
- 0,095 Mpa, forma di installazione: verticale;
Agitatore: 25-36 giri al minuto;
Funzione di riscaldamento e raffreddamento (attraverso olio termico)
|
| Sistema a vuoto, 1 set |
| Sistema tampone a vuoto, 1 set |
| Sistema di filtrazione della resina, 1 set |
| Sistema di resina di ritorno, 1 set |
|
Sistema idraulico
Pressione di progettazione 16 MPa, pressione di lavoro ≤ 12 MPa.
|
| Sistema di riscaldamento a olio termico, 1 set |
| Sistema di controllo, 1 set |
3. messa in servizio
La macchina di impregnazione a vuoto della bobina del motore è pronta a essere testata prima della consegna e tutte le unità dell'attrezzatura sono già
installato su una piastra di base complessiva per apparecchiature di impregnazione a vuoto di diametro inferiore a 1000 mm.
la macchina, la macchina è pronta per l'uso quando l'alimentazione è collegata.
Per il sistema di impregnazione a vuoto di vernice con diametro superiore a 1000 mm, invieremmo i nostri ingegneri ai clienti
sito per l'installazione e la messa in servizio.
