Forno di indurimento e temperatura a trazione a piedi per bombole di gas

1.Ddescrizione del corpo del forno:

Questo forno di tipo trave è installato in una linea. Conchiglia e telaio sono realizzati in piastra di acciaio e acciaio modellato. corpo forno è sostenuto in una certa altezza da colonna e scaffale,in modo che il forno possa funzionare in condizioni stabili e affidabili, il guscio è costituito da lamiere di acciaio A3,δ4 mm, saldate con acciaio di canale del forno.

Rivestimento del forno: per garantire un rapido aumento della temperatura, risparmiare energia e aumentare la precisione del controllo della temperatura, il forno adotta una struttura a fibra completa.Quei blocchi di fibra sono montati insieme alla parete del forno da un'ancora in acciaio inossidabilePer prolungare la durata di vita del rivestimento, dopo che i blocchi di fibre sono fissati con la parete del forno, un strato di lamiera in acciaio inossidabile 1Cr13 δ2mm viene rivestito sulla superficie della fibra.questo tipo di struttura ha più di 8 anni di vita utile.

Configurazione dell'apparecchiatura: è costituita da forno di indurimento, forno di temperatura, serbatoio di spegnimento, tavolo di carico, tavolo di scarico, sistema di combustione, sistema di scarico e sistema di controllo elettrico.

2- Procedure di lavoro della linea di produzione:

*I cilindri sono caricati a rullo di trasferimento;

* I cilindri vengono trasferiti sul tavolo di carico e caricati all'interno della camera del forno di indurimento da un'estremità della porta del forno;

* I cilindri sono riscaldati orizzontalmente all'interno del forno di indurimento;

* Dopo il processo di riscaldamento, le bombole vengono scaricate dalla camera dall'altra estremità della porta del forno;

*Le bombole vengono trasferite all'interno del serbatoio di spegnimento; (le bombole sono immerse orizzontalmente nell'acqua di spegnimento)

*Dopo l'estinguimento, le bombole vengono trasferite al tavolo di carico di fronte al forno di temperatura;

* I cilindri sono caricati all'interno della camera di temperatura dal lato opposto della porta del forno;

*Le bombole sono riscaldate orizzontalmente all'interno del forno di temperatura;

* Dopo il processo di riscaldamento, le bombole vengono scaricate dalla camera del forno dall'altra estremità della porta del forno;

* processo di raffreddamento ad aria;

* Le bombole vengono scaricate dalla camera del forno, in attesa di scarico.

Ciclo di lavoro della linea di produzione per la bombola standard: 160 secondi/pezzo

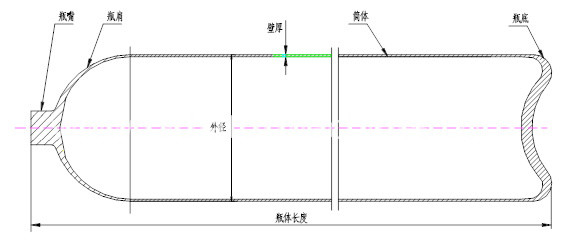

3Caratteristica della bombola a gas:

La bombola di gas è realizzata in tubo di acciaio senza cuciture e formata in forma cilindrica.

4, Elenco di ricambi
