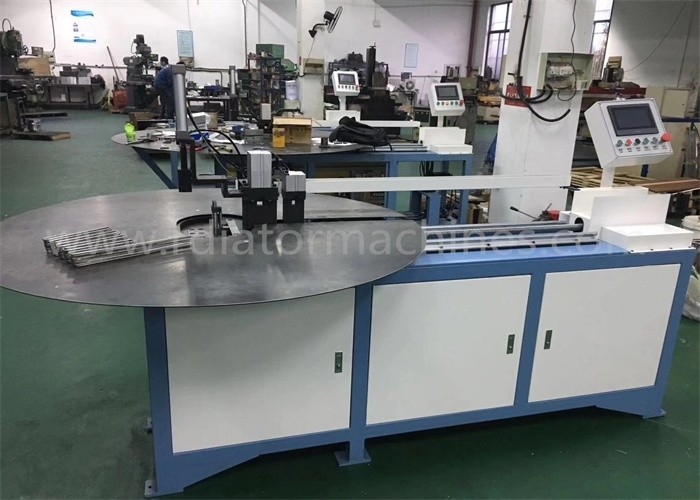

Macchina piegatubi automatica controllata dello SpA per la metropolitana di alluminio della serpentina dell'evaporatore

Evaporatore di alluminio Serpentine Tube Bending Machine

1. Applicazione principale

Il piegamento tortuoso del tubo è usato per raddrizzare le bobine piane di alluminio del tubo, piega i tubi piani in una forma tortuosa,

e taglio i tubi piegati. Il processo di lavoro accende automaticamente a partire dall'alimentazione,

raddrizzamento, piegante al taglio.

2. Caratteristiche principali

Il sistema di controllo elettrico è compreso lo SpA e un touch screen. Dell'alimentazione del tubo piano è

tramite la vite della palla e un servomotore movente. Il programma può essere installato con il tocco

lo schermo ed i programmi possono essere immagazzinati direttamente. La macchina piegatubi del tubo tortuoso

può piegare i tubi tortuosi di varie specifiche.

La macchina ha un'alta accuratezza di ripetizione e un'alta stabilità. Piegamento differente

gli angoli sono disponibili cambiando i dati del programma di piegamento sul touch screen.

3. Parametri tecnici della macchina piegatubi del tubo tortuoso

Dimensione della bobina: diametro interno: diametro 500mm; diametro esterno: dia1100mm massimo;

Larghezza: 400mm; spessore: 4,5,6mm
distanza del Centro--centro: decisivo dal cliente
Larghezza piana del tubo: 19-44mm
Lunghezza del centro: 250-850mm
Curvature massime: 50 curvature
Pressione di fonte di aria: 0.6Mpa
Alimentazione elettrica: AC220V, 50Hz

Potere totale: 3.5kw
capacità di produzione: 220 evaporatori a 8 ore

Peso dell'attrezzatura: 1.5T
Dimensione globale: 12000mm×1400mm×1800mm

Wuxi Wondery che vende il Co., srl è un fornitore completo dell'attrezzatura che coopera con le varie fabbriche domestiche. Possiamo fornire la linea di produzione dello scambiatore di calore per i radiatori automatici, condensatori, petrolio-dispositivi di raffreddamento, radiatori, o altri prodotti e condensatori ed evaporatori di HVAC.

Linea di produzione automatica del condensatore

Compreso: muffa della unico perforazione del tubo collettore; macchina di formazione automatica del tubo collettore;

un-fine di alluminio o macchina di smussatura della due-fine; costruttore semiautomatico del centro; condensatore

piatto laterale che forma macchina; macchina di taglio del tubo collettore; tubo piano che raddrizza e che taglia

macchina; fornace di brasatura di alluminio.

Linea di produzione automatica del radiatore

Compreso: macchine per la brasatura del tipo radiatore: aletta che fa macchina, macchina dell'assemblea del centro del radiatore,

macchina di piegatura del carro armato di plastica, rivelatore di perdita, intestazione e muffa laterale del piatto e fornace di brasatura;

macchine per tipo meccanico radiatori: muffa dell'aletta, macchina di espansione dell'metropolitana--aletta,

macchina di espansione dell'metropolitana--intestazione, macchina di piegatura del carro armato di plastica, ecc;

Linea di produzione dell'evaporatore

Compreso: muffa dell'aletta (tipo della unico perforazione o tipo progressivo);

macchina piegatubi del tubo tortuoso; tavola dell'assemblea dell'evaporatore, ecc;

Evaporatore di HVAC e linea di produzione del condensatore

Compreso: macchina piegatubi dello scambiatore di calore; Macchina piegatubi U-metropolitana lunga/breve;

tagliatrice di raddrizzamento e del tubo di rame;

linea della stampa dell'aletta; muffa progressiva dell'aletta; macchina verticale/orizzontale di espansione; altri.

L'altro scambiatore di calore che fa le macchine

Macchine e/o muffe per i simili prodotti dello scambiatore di calore ed i loro accessori
