Macchina piegatubi del tubo completamente automatico
, Macchine per piegare tubi ad alto carico
, Macchina per piegare tubi rettangolari e rotondi
50CNC-3A1S Massiccia a carico elevato per tubo rettangolare e rotondo
1.Foto della macchina

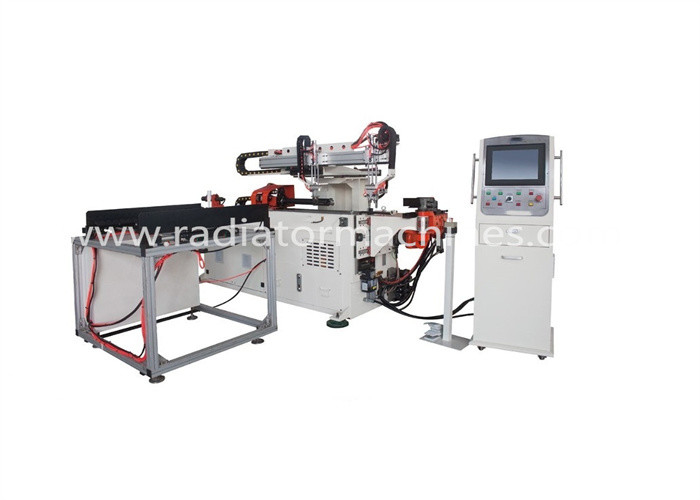

(1)Immagine generale della macchina
(2) Stampo di piegatura per tubi rettangolari e tondi
(3) Immagini dettagliate
2.Descrizione del prodotto
Materiale adattato:tubi di acciaio, di acciaio inossidabile, di rame, di alluminio; tubi metallici
Industria di applicazione raccomandata:
accessori mobili per autoveicoli (tubo di olio per freni, silenziatore, sedili), motocicli, attrezzature sanitarie, aria condizionata,
biciclette, mobili in acciaio, articoli igienici e così via.
3,Specificità principale
1Riconoscimento automatico della potenza della macchina e del pezzo di lavoro, l'elaborazione è sia rapida che buona
2Il nucleo si muove lentamente, spinto da un carro armato, importando l'apprensione dell'angolo.
3L'intera operazione è nel computer, semplice, veloce e corretta.
4. sistema di programmazione illustrato: disegnare e modificare l'immagine del tubo stereo sullo schermo,
operazione semplice, veloce e corretta
5. prova di rimbalzo: prova di confronto sulle caratteristiche di un gruppo di materiali per tubi
6Funzione di depurazione in un solo passaggio - un attento controllo della deformazione del materiale del tubo durante il processo di depurazione
produzione di matrici di traccia.
7- Disegno automatico della grafica dei matrice-clear aiuta a sviluppare nuovi prodotti
8- ispezione complessiva: circuito idraulico/elettrico/sistemi di guida, assenza di fase nei motori/inversione,
tensione, temperatura, pressione dell'olio, e diagnosticare automaticamente i problemi
4Parametro tecnico
| programma Tipo di macchina |
DW50Cnc-2A1S |
| La flessione minima R per il tubo di rame è:1.5D |
Ø50X 3 mm |
| Disponibilità Lunghezza del tubo di piegatura |
2800 mm |
| Max R per la piegatura |
260 mm |
| Angolo massimo di piegatura |
185° |
| Processo di piegatura per ogni tubo |
16 |
| Tasso di lavoro |
Tasso di piegatura |
Ma × 100°/sec |
| |
Tasso di rotazione |
Ma × 280°/sec |
| |
Tasso di alimentazione |
Ma × 750 mm/sec |
| Precisione di lavoro |
Angolo di piegatura |
± 0,1° |
| |
Angolo di rotazione |
± 0,1° |
| |
Lunghezza di alimentazione |
± 0,1 mm |
| Watt di macchine elettriche per presse ad olio |
12mpa |
| Metodo di inserimento delle informazioni |
Asse (Y,B,C) |
| Metodo di piegatura |
Servo |
| Gruppo di flessione massimo |
500 |
| Potenza del servomotore rotativo |
750 W |
| Potenza di alimentazione Servomotore |
1.5KW |
| Potenza di piegatura Servo motor |
7 kW
|
| Potenza del motore elettrico |
5.5kw |
| Peso della macchina |
1950 kg |
| Dimensione L W H (((mm) 3A1S |
4600 x 780 x 1350 mm |
5Parti meccaniche principali
| - No, no, no, no. |
Nome |
Origine |
Nome di marca |
Servizio |
| 1 |
Interruttore d'aria |
Cina |
CHINT |
2 anni |
| 2 |
Interruttore d'aria |
Cina |
CHINT |
| 3 |
Contattore a corrente continua |
Cina |
CHINT |
| 4 |
Relai termico |
Francia |
Schneider |
| 5 |
Trasformatore |
Cina |
JIUCHUAN |
| 6 |
Microinterruttore |
Giappone |
Omron |
| 7 |
Potenza di interruttore |
Taiwan |
Meanwell |
| 8 |
Sistema servoelettrico |
Giappone |
750W Mitsubishi |
| 1.5KW Mitsubishi |
| 7KW Mitsubishi |
| 9 |
PLC (CPU) |
Giappone |
Mitsubishi |
| 10 |
Schermo touch |
Taiwan |
Weinview |
| 11 |
Scambio di avvicinamento |
Giappone |
Omron |
| 12 |
Relay |
Giappone |
Omron |
| 13 |
Codatore |
Giappone |
Omron |
6Parti e componenti meccanici
| 1 |
Macchina di rallentamento |
Taiwan PHT |
2 anni |
| 2 |
Strada guida Beeline |
Taiwan HIWIN |
| 3 |
Portamento |
NSK giapponese |
| 4 |
per la fabbricazione di apparecchi per il trasporto di merci |
Taiwan HIWIN |
| 5 |
Guida del cursore |
Taiwan HIWIN |
| 6 |
IPC |
Taiwan ADVANTECH |
Opzionale |
| 7 |
Sistema operativo |
E' una meraviglia. |
2 anni |
7Sistema di pressione idraulica
| - No, no, no, no. |
Nome |
Origine e marchio |
Servizio |
| 1 |
Valvole magnetiche diverse |
Giappone Yuken |
2 anni |
| 2 |
Serbatoio dell'olio |
Shanghai Baoshan |
| 3 |
Anello di sigillo |
Giappone Valqua |
| 4 |
Tubo per olio |
Taiwan Lianhui |
| 5 |
Motore di pompa dell'olio |
CINA TAIHU |
| 6 |
Pompa di olio |
CINA TAIHU |
| 1 |
Abbiamo servo idraulico, servo elettrico, e ibrido servo idraulico ed elettrico tubi piegatori.che evita il problema di precisione della piegatura del tubo dell'asse C causata dall'aumento della temperatura dell'olio idraulico, migliorando notevolmente la precisione del pezzo di lavoro di piegatura, risparmiando tempo, manodopera e spazio. |
| 2 |
Con servoelettrico a 3 assi. |
| 3 |
Attraverso l'analisi meccanica dinamica, la progettazione di stampaggio della testa della macchina è caratterizzata da struttura integrata, elevata rigidità, fermezza e stabilità.Può facilmente garantire un'elevata precisione di piegatura senza tremare durante il funzionamento. |
| 4 |
La progettazione del modello di fissaggio galleggiante superiore e inferiore può evitare interferenze e fornire il massimo spazio del gomito. |
| 5 |
Tutte le linee di segnale del circuito e gli impianti elettrici sono dotati di prese modulari e di targhe numerate per una facile sostituzione e manutenzione. |
| 6 |
Con una funzione di ritiro lento del nucleo, può impostare il tempo di ritiro dopo la penetrazione del nucleo nel tubo secondo il programma,che può evitare la sporgenza di apparenza del tubo causata dalla posizione fissa della penetrazione del nucleo nel tubo, e migliorare la qualità dell'aspetto dei raccordi per tubi. |
| 7 |
Equipaggiato con un dispositivo di spinta ausiliario a stampo guidato standard, progettato con manopole di regolazione della pressione e della velocità che possono essere facilmente regolati per soddisfare le esigenze dei tubi di piegatura,rendendo facile il lavoro difficile di piegatura. |
| 8 |
Per il fusibile e il sedile scorrevole del sistema di fissaggio del tubo della testa è installato un dispositivo di lubrificazione per l'iniezione di olio, che può impostare un ciclo di lubrificazione automatico nel programma,prolungare la durata di servizio della macchina e mantenere prestazioni stabili. |
| 9 |
Dispone di un interruttore di avvio standard mobile e di un pulsante di arresto di emergenza.
Controllatore (stazione) indipendente separato con condizionatore d'aria. |
| 10 |
Equipaggiato con un sistema idraulico di raffreddamento dell'olio con aria per garantire che la temperatura dell'olio di lavoro sia entro la norma e che la macchina possa funzionare in modo stabile.(Non sono necessarie torri o condotte di raffreddamento esterne) |
| 11 |
La pompa dell'olio e la valvola solenoide adottano il marchio internazionale standard giapponese Taiwan Oil Research (o altri marchi dello stesso livello). |
| 12 |
Con funzione di protezione contro il sovraccarico del motore principale per evitare danni al motore di potenza principale a causa di impostazioni improprie. |
| 13 |
C'è una protezione sul lato interno della mano mobile per prevenire lesioni personali. |
| 14 |
Il programma di controllo ha la funzione di rilevamento automatico degli errori per evitare che un funzionamento illogico o errato danneggi la macchina. |
| 15 |
Un certo numero di funzioni di protezione con password sono progettate per impedire che il programma o i dati di elaborazione vengano modificati a volontà. |
| 16 |
Un pulsante di arresto di emergenza è progettato sia sull'interruttore a piedi mobili che sul controller per rispondere in qualsiasi momento alle emergenze. |
| 17 |
Dispone di un dispositivo di protezione multi-programma e di un dispositivo meccanico per impedire che un errore umano faccia schiantare la macchina. |
| 18 |
Ha un suono di allarme anormale. |
| 19 |
C'è un dispositivo di supporto per il sedile a guida posteriore. |
| 20 |
Equipaggiato con piedi anti-vibrazione regolabili per garantire un funzionamento stabile della macchina. |
| 21 |
Alla scatola utensili standard sono allegati gli strumenti manuali di regolazione necessari per la macchina e il manuale di funzionamento della macchina in cinese. |
