Casa. > prodotti > Automatico Curvatrice > DW38CNC-3A1S Macchina di piegatura completamente automatica per tubi rettangolari e rotondi

DW38CNC-3A1S Macchina di piegatura completamente automatica per tubi rettangolari e rotondi

Name: DW38CNC-3A1S Macchina di piegatura completamente automatica per tubi rettangolari e rotondi
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: 38CNC-3A1S
Price: 15.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu, Cina (continente)

Marca: WONDERY

Certificazione: CE

Numero di modello: 38CNC-3A1S

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1SET/SETS

Prezzo: negotiable

Imballaggi particolari: Cassa di legno adatta per il trasporto del mare

Tempi di consegna: 45 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 100 set/set all'anno

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                Macchina per piegare tubi rettangolari, Macchina piegatubi del tubo completamente automatico, Macchina per piegare tubi rotondi


Nome della macchina:	Macchina piegatubi del tubo automatico	Modello:	DW38CNC-3A1S
La flessione minima R per il tubo di rame è:1.5D:	Ø38X 3,8 mm	Min curvatura R per tubo ss è 1,5D:	Ø30X 2,5 mm
Disponibilità Lunghezza del tubo di piegatura:	2000 mm	R massima per piegare:	280 mm
Angolo massimo per piegare:	185°	Potenza del motore elettrico:	5.5Kw
Peso:	2250 kg	Dimensione:	4200X1200X1400

Nome della macchina:	Macchina piegatubi del tubo automatico
Modello:	DW38CNC-3A1S
La flessione minima R per il tubo di rame è:1.5D:	Ø38X 3,8 mm
Min curvatura R per tubo ss è 1,5D:	Ø30X 2,5 mm
Disponibilità Lunghezza del tubo di piegatura:	2000 mm
R massima per piegare:	280 mm
Angolo massimo per piegare:	185°
Potenza del motore elettrico:	5.5Kw
Peso:	2250 kg
Dimensione:	4200X1200X1400

Descrizione del prodotto

DW38CNC-3A1S macchina di piegatura completamente automatica per tubi rettangolari e rotondi

1.Foto della macchina

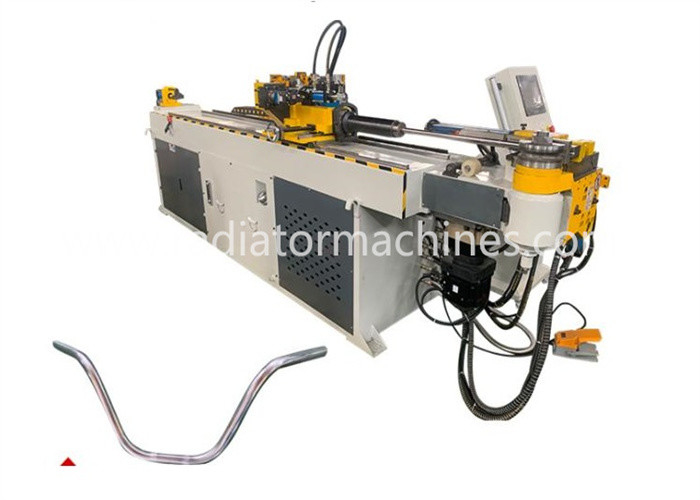

(1)Immagine generale della macchina

(2) Stampo di piegatura per tubi rettangolari e tubi rotondi

2.Descrizione del prodotto
Materiale adattato:
tubi di acciaio, di acciaio inossidabile, di rame, di alluminio; tubi metallici
Industria di applicazione raccomandata:
accessori mobili per autoveicoli (tubo di olio per freni, silenziatore, sedili), motocicli, attrezzature sanitarie,
- aria condizionata, biciclette, mobili in acciaio, articoli igienici e così via.

3.Specificazione principale

^{1Riconoscimento automatico della potenza della macchina e del pezzo di lavoro, l'elaborazione è sia rapida che buona}
^{2Il nucleo si muove lentamente, spinto da un carro armato, importando l'apprensione dell'angolo.}
^{3L'intera operazione è nel computer, semplice, veloce e corretta.}
^{4. sistema di programmazione illustrato: disegnare e modificare l'immagine del tubo stereo sullo schermo,}
^operazione ^{semplice, veloce e corretto}
^{5. prova di rimbalzo: prova di confronto sulle caratteristiche di un gruppo di materiali per tubi}
^{6Funzione di depurazione in un solo passaggio - un attento controllo della deformazione del materiale del tubo durante il processo di depurazione}
^{fabbricazione di tracce} ^{di matrici.}
^{7- Disegno automatico della grafica dei matrice-clear aiuta a sviluppare nuovi prodotti}
^{8- ispezione complessiva: circuito idraulico/elettrico/sistemi di guida, assenza di fase nei motori/inversione,}
^{tensione, temperatura,} ^{la pressione dell'olio, e di diagnosticare automaticamente i problemi}
4.Parametro tecnico

programma Tipo di macchina		DW38Cnc-3A1S
La flessione minima R per il tubo di rame è:1.5D		Ø38X 3,8 mm
Min curvatura R per tubo ss è 1,5D		Ø30X 2,5 mm
Disponibilità Lunghezza del tubo di piegatura		2000 mm
Max R per la piegatura		280 mm
Angolo massimo di piegatura		185°
Processo di piegatura per ogni tubo		16
Tasso di lavoro	Tasso di piegatura	Ma × 85°/sec
	Tasso di rotazione	Ma × 280°/sec
	Tasso di alimentazione	Ma × 700 mm/sec
Precisione di lavoro	Angolo di piegatura	± 0,1°
	Angolo di rotazione	± 0,1°
	Lunghezza di alimentazione	± 0,1 mm
Watt di macchine elettriche per presse ad olio		14mpa
Metodo di inserimento delle informazioni		Asse (Y,B,C)
Metodo di piegatura		Servo
Gruppo di flessione massimo		500
Potenza del servomotore rotativo		400 W
Potenza di alimentazione Servomotore		1.5KW
Potenza di piegatura Servo motor		5 kW
Potenza del motore elettrico		5.5KW
Peso della macchina		2250 kg
Dimensione L W H (((mm) 3A1S		4200X1200X1400

5.Parti meccaniche principali

- No, no, no, no.	Nome	Origine	Marchio	Servizio
1	Interruttore dell'aria	Cina	CHINT	2 anni
2	Interruttore dell'aria	Cina	CHINT
3	Contattore a corrente continua	Cina	CHINT
4	Relai termico	Francia	Schneider
5	Trasformatore	Cina	JIUCHUAN
6	Microinterruttore	Giappone	Omron
7	Potenza di interruttore	Taiwan	Meanwell
8	Sistema servoelettrico	Giappone	400W Mitsubishi
			1.5KW Mitsubishi
			5KW Mitsubishi
9	PLC (CPU)	Giappone	Mitsubishi
10	Dispositivo touch	Taiwan	Weinview
11	Scambio di avvicinamento	Giappone	Omron
12	Relay	Giappone	Omron
13	Codatore	Giappone	Omron

6.Parti e componenti meccanici

1	Macchina di rallentamento	Taiwan PHT	2 anni
2	Strada guida Beeline	Taiwan HIWIN
3	Portamento	NSK giapponese
4	per la fabbricazione di apparecchi per il trasporto di merci	Taiwan HIWIN
5	Guida del cursore	Taiwan HIWIN
6	IPC	Taiwan ADVANTECH	Opzionale
7	Sistema operativo	Cina DASONG	2 anni

7.Sistema di pressione idraulica

- No, no, no, no.	Nome	Origine e marchio	Servizio
1	Valvole magnetiche diverse	Giappone Yuken	2 anni
2	Serbatoio dell'olio	Shanghai Baoshan
3	Anello di sigillo	Giappone Valqua
4	Tubo per olio	Taiwan Lianhui
5	Motore di pompa dell'olio	CINA TAIHU
6	Pompa di olio	CINA TAIHU
