DW130NC Macchina di piegatura completamente automatica per tubi rettangolari e rotondi per tubi in acciaio
1.Foto della macchina

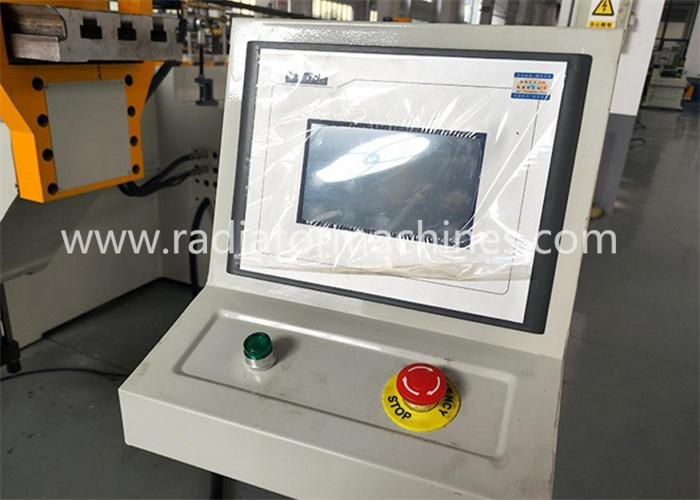

(1)Immagine generale della macchina
(2) Stampo di piegatura per tubi rettangolari e tondi
2- Tecnico.Parametri
| Specifica/Modello |
Unità |
DW130NC |
Commento |
| Capacità massima di piegatura del tubo rotondo |
mm |
Φ130.8×6.0 Tubo di ferro |
1. Il raggio minimo di piegatura basato sul diametro del tubo
2.Il raggio di piegatura massimo può essere calcolato in base alle esigenze del cliente
3.La lunghezza massima del mandrello può essere determinata in base alle esigenze del cliente |
| mm |
Φ114×4.0
tubi di acciaio inossidabile
|
| Capacità massima di piegatura del tubo quadrato |
mm |
108x108x6 Tubo di ferro |
| mm |
105x105x5
tubi di acciaio inossidabile
|
| Raggio di piegatura massimo |
mm |
R650 |
| Raggio di piegatura min |
mm |
R60 |
| Angolo di piegatura massimo |
° |
185° |
| Distanza effettiva massima del mandrello |
mm |
4200 |
| Sistema di controllo |
|
Controllo NC |
| tubo a piega massima del gomito |
Unità |
16 |
| Sezioni di conservazione massime |
Unità |
16×16 |
| Potenza del motore |
KW |
22 |
| Pressione idraulica massima |
MPa |
14 |
| Controllo del sistema idraulico |
|
Valvola elettromagnetica |
| Capacità del serbatoio di olio |
L |
400 |
| Dimensione |
Cm |
600×245×165 |
| Peso della macchina |
Kg |
≈ 7000 |
3Descrizione del prodotto
Materiale adattato:
tubi di acciaio, di acciaio inossidabile, di rame, di alluminio; tubi metallici
Industria di applicazione raccomandata:
accessori per automobili (tubo di olio per freni, silenziatore, sedili), motocicli, attrezzature sanitarie, aria condizionata,
biciclette, mobili in acciaio, articoli igienici e così via.
4. Specificità principale
(1)Riconoscimento automatico della potenza nella macchina e nel pezzo di lavoro, la lavorazione è rapida e buona
(2) Lento ritorno del nucleo, spinto da un carico, che determina l'apprensione dell'angolo.
(3) L'intera operazione è eseguita al computer, semplice, veloce e corretta
(4) Sistema di programmazione illustrato: disegnare e modificare l'immagine del tubo stereo sullo schermo, realizzare la
operazione semplice, veloce e corretta
(5) Prova di rimbalzo: prova di confronto sulle caratteristiche dei lotti di materiali per tubi
(6) Funzione di depurazione in un solo passaggio- un attento monitoraggio della deformazione del materiale del tubo durante la traccia
produzione di matrici.
(7)Il disegno automatico della grafica dei dischi aiuta a sviluppare nuovi prodotti
(8)Visualizzazione globale: circuiti idraulici/elettrici/sistemi di azionamento, assenza di fase nei motori/inversione, tensione,
temperatura, pressione dell'olio, e diagnosticare automaticamente i problemi
(9) Password, chiavi, orari di lavoro/registrazione delle quantità sono applicati alla gestione della produzione
5. Principali parti meccaniche
| Nome |
Produttore |
| Motore idraulico |
WUXI TAIHU |
| Valvola idraulica |
Giappone Yuken |
| Valvola di flusso superiore |
Giappone Yuken |
| Codatore |
Giappone Nemicon |
| Pompa idraulica |
Wuxi TAIHU |
| Elemento di tenuta |
Shanghai Qifan |
| Contattore |
Schneider |
| Relaio di sovra-calore |
Schneider |
| Interruttore di prossimità |
Omron |
| Interruttore di alimentazione |
Taiwan Mingwei |
| Trasformatore |
Wuxi Xingyu |
| Tubo di olio |
Zhejiang Tongxin |
| Schermo touch |
Taiwan Weinview |
| PLC |
Giappone Mitsubishi |
6.Citazione
| - No, no, no, no. |
Articolo |
Specificità |
Quoti |
Prezzo unitario
(USD)
|
Importo (USD) |
| 1 |
130NC Pipe Bending Machine |
1 set di muffe incluso |
1 set |
23,800.00 |
23,800.00 |
|
Nota:
- Tempo di consegna: 30 giorni dal ricevimento dell'acconto.
ü Metodo di pagamento: acconto del 40% e saldo prima della consegna (metodo T/T)
- Validità dell'offerta: fino al 7 novembre 2024.
- Colore della macchina: colore standard del fornitore o personalizzato.
- L'offerta di cui sopra è basata sulla base FOB Shanghai.
|
7.Garanzia
L'apparecchiatura è garantita per 13 mesi dalla data di spedizione.
riparare l'apparecchiatura gratuitamente durante il periodo di garanzia, ma le parti facilmente usurate non sono incluse nella garanzia.
8.Confidenzialità
L'acquirente non è autorizzato a trasmettere i documenti tecnici a terzi senza il permesso del venditore.
